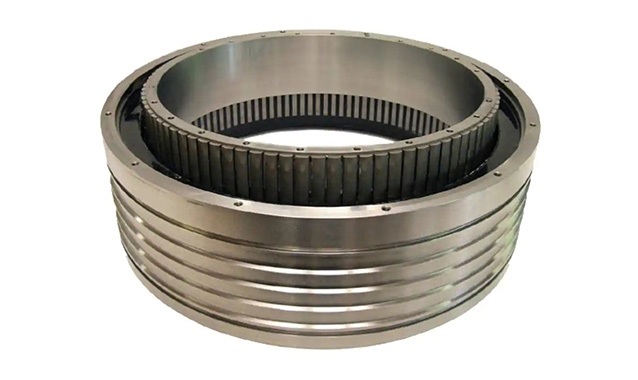

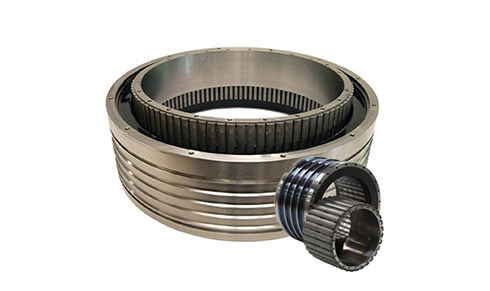

派克TK系列無框直驅力矩電機
派克TK系列力矩電機通過將獨立的轉子和定子組件，集成到設備的機械結構中，使設備更加簡化設計，同時降低了成本并提高了精度。TK系列以其卓越的耐用性與現有的解決方案區別開來，使它尤其適合應用于惡劣的環境中。由于TK系列也可以提供單獨完整的組件，包括框架，冷卻系統，軸承和反饋傳感器，因此客戶也可以從派克設計和制造力矩電機空前的專有技術中受益。
相關產品
-
BTQ6大扭矩永磁力矩電機森遠達BTQ6系列直接驅動力矩電機為多極永磁交流伺服電機，由定子、空心軸轉子(可以根據客戶需求訂制輸出軸轉子)、高精度反饋元件組成，在各種需直接驅動的場合使用。 ?SZ6直驅力矩電機與國內外驅動器匹配形成直接驅動伺服系統，廣泛應用于機床數控轉臺、數控分度盤、擺頭及電梯無齒曳引機、橡塑機械、石油機械、機械手、雷達、火炮等行業。 -

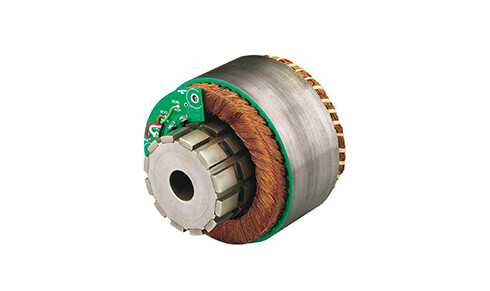

派克K系列無框伺服電機派克K系列無框伺服電機通過消除軸傳動附件的方式來提供更高的動態剛度。K系列電機套件為機械設計者尋求在狹小空間以低廉的價格尋求高性能的應用提供理想解決方案，是目前最經濟的直接驅動伺服電機解決方案。 -
科爾摩根DD模塊化直驅電機采用全新直接驅動技術，將無框直驅電機的性能優點與全框直驅電機的安裝便捷性結合，且價格明顯低于傳統的直接驅動產品。 CARTRIDGE DDR?電機經過CE和UL認證可在全球范圍內使用，該電機采用預設組件，集成式工廠調整的高精度反饋設備以及獨特的無軸承設計，可在30分鐘內完成“安裝和運行”操作 – 而對于現有的無框直接驅動系統來說，設計和集成時間可能需要數周，甚至數月。 -

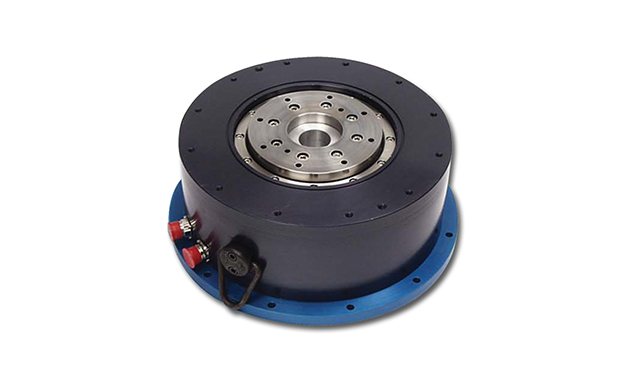

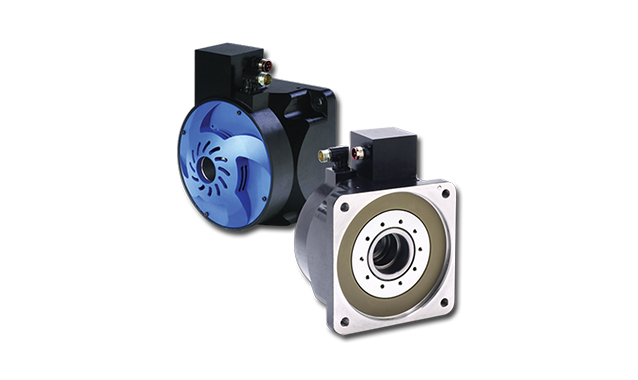

科爾摩根DDR直驅電機科爾摩根直接驅動旋轉 (DDR) 系列電機提供了一種高性能、零維護伺服解決方案。 科爾摩根 DDR通過較長的直徑、較短的長度以及大量的磁極可實現極高的轉矩密度。 該DDR可以用作靈活的分度器，所提供的可編程快速分度遠遠超過傳統機械或可變磁阻技術的分度器的生產能力。 它還可以用于替換機械傳動組件，例如減速箱、同步皮帶，以及齒條與齒輪減速器。 -
科爾摩根KBM無框直驅電機科爾摩根無框直驅電機KBM系列設計用于直接集成到您的機器中，使用自己的軸承來支撐轉子。憑借各種標準電機 - 除了能夠快速且經濟高效地結合工程改造外，您還可以選擇非常適合電機，在最緊湊的空間內提供最佳性能。
電機技術：永磁同步伺服電機套件
外形尺寸：230mm| 385mm| 565mm| 795mm
功率范圍：6.9 -- 207kW（水冷）
扭矩范圍：90 --21,700Nm（水冷）
速度范圍：29 -- 2500 rpm/min
電源電壓：400/480VAC
極數：30 | 60 | 90 | 120
冷卻方式：水冷（標準）|風冷/自然對流（降容）
防護等級：IP00
反饋傳感器：無傳感器|直接EnDat編碼器
標記：CE
安裝 - 轉子和定子外圍螺紋孔
冷卻 - 水冷卻（標準）或自然對流（可降容，請向派克咨詢）
熱保護 - PTC和KTY探頭安裝到定子繞組
反饋傳感器 - 選擇取決于機械條件，要求的精度和傳動特性：旋轉變壓器，sin/cos編碼器...
電氣連接 - 直接出線無接頭，長度2m
簡化機械設計
減少尺寸和重量
減少維護
提高剛性和精度
材料成型
物料搬運
機床
紙漿和造紙
力矩電機技術簡介：
特征：
優點：
應用：
-
框架尺寸 230mm |385mm |565mm |795mm 連續電力范圍 6.9...207KW（水冷） 連續扭矩（牛米） 90...21700（水冷） 連續扭矩（IN-LBS) 796...192061（水冷） 峰值扭矩（牛米） 200...39600（水冷） 峰值扭矩（英寸－IBS) 1770...350489（水冷） 額定速度（RPM) 29 ... 2500 提供輸入電壓 400-480VAC 電機極數 30 | 60 | 90 | 120 反饋設備 無傳感器|直接EnDat編碼器 派克驅動的兼容性 AC890SD 證書 CE marked IP評級 IP00 制動保持 無 冷卻方法 水冷（標準）|風冷/自然對流（降容） 軸類型 空心軸（內徑：132 - 620mm）
-
