派克TMW/TMA直驅力矩電機
相關產品
-
BTQ6大扭矩永磁力矩電機森遠達BTQ6系列直接驅動力矩電機為多極永磁交流伺服電機，由定子、空心軸轉子(可以根據客戶需求訂制輸出軸轉子)、高精度反饋元件組成，在各種需直接驅動的場合使用。 ?SZ6直驅力矩電機與國內外驅動器匹配形成直接驅動伺服系統，廣泛應用于機床數控轉臺、數控分度盤、擺頭及電梯無齒曳引機、橡塑機械、石油機械、機械手、雷達、火炮等行業。 -
派克K系列無框伺服電機派克K系列無框伺服電機通過消除軸傳動附件的方式來提供更高的動態剛度。K系列電機套件為機械設計者尋求在狹小空間以低廉的價格尋求高性能的應用提供理想解決方案，是目前最經濟的直接驅動伺服電機解決方案。 -
派克TK系列無框直驅力矩電機派克TK系列力矩電機通過將獨立的轉子和定子組件，集成到設備的機械結構中，使設備更加簡化設計，同時降低了成本并提高了精度。TK系列以其卓越的耐用性與現有的解決方案區別開來，使它尤其適合應用于惡劣的環境中。由于TK系列也可以提供單獨完整的組件，包括框架，冷卻系統，軸承和反饋傳感器，因此客戶也可以從派克設計和制造力矩電機空前的專有技術中受益。
電機技術：永磁同步電機
鏡框尺寸：398mm | 600mm | 830毫米
功率范圍：15 ... 394 kW（水冷）
扭矩范圍：1210 .. 22100 Nm（水冷）
速度范圍：50 ... 510 min-1
電壓供應：400-480VAC
極數：24 | 36 | 48
冷卻：水冷（標準）|風冷/自然對流（降額）
防護等級：IP54
反饋傳感器：Endat編碼器（標準）|直接Endat編碼器（帶空心軸）|解析器（根據要求）
標記：CE
連接：
定子繞組的絕緣：符合EN 60034-1的F級
熱保護：2個PTC探頭和1個KTY傳感器
振動嚴重性：N級
低速時的高扭矩
沒有變速箱
高扭矩密度
無聲操作
定制機械接口
集成推力軸承（可選）
軸端
軸承 - 球軸承/ - 滾子軸承（可選）
反饋系統 - 絕對單圈Endat編碼器/ - 旋轉變壓器
接線盒方向
擠出機特定功能
擠壓
注塑成型
繞組
按/材料成型
混合
直驅力矩電機技術概述：
- 源線接線盒，PTC探頭和KTY傳感器
- 編碼器信號連接器
直驅力矩電機優點：
變體和選項：
- 帶鍵或鍵槽的實心或空心軸，花鍵型號DIN 5480和DIN 5463
- 可根據要求提供定制接口
- 在頂部的后部
- 在左側或右側的后部
- 迭代推力軸承
- 螺桿抽出和冷卻機制
- 定制機械接口
應用：
-
框架尺寸 398mm | 600mm | 830mm 連續電力范圍 15 ... 394 kW (水冷) 連續扭矩（牛米） 1210 .. 22100 (水冷) 連續扭矩（IN-LBS) 10709 .. 195601 (水冷) 峰值扭矩（牛米） 1810 ... 32500 (水冷) 峰值扭矩（英寸－IBS) 16020 ... 287649 (水冷) 額定速度（RPM) 50 ... 510 提供輸入電壓 400-480VAC 電機極數 24 | 36 | 48 反饋設備 Endat編碼器（標準）|直接Endat編碼器|旋轉變壓器（根據要求） 派克驅動的兼容性 AC890SD 證書 CE認證 IP評級 IP54 冷卻方法 水冷（標準）|風冷/自然對流（降額） 軸類型 空心軸（帶鍵槽標準）|空心軸（帶花鍵輪廓）|實心軸（帶花鍵輪廓）|實心軸（光滑）|實心軸（帶鍵槽）
-

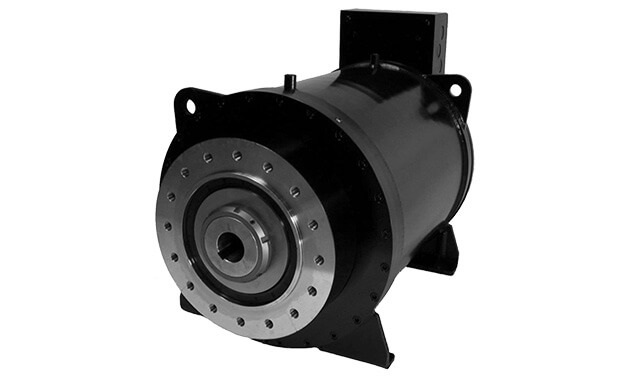

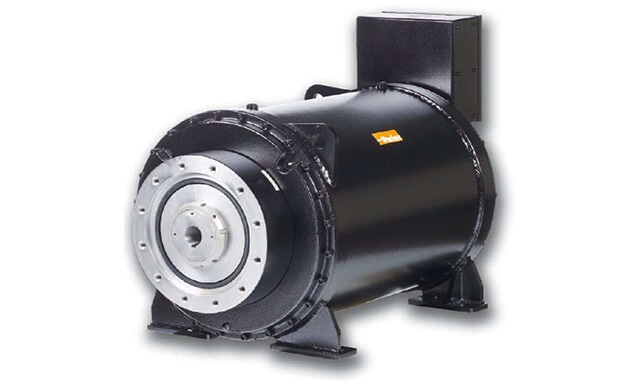

派克TMW/TMA系列直驅力矩電機
在線瀏覽
點擊下載
