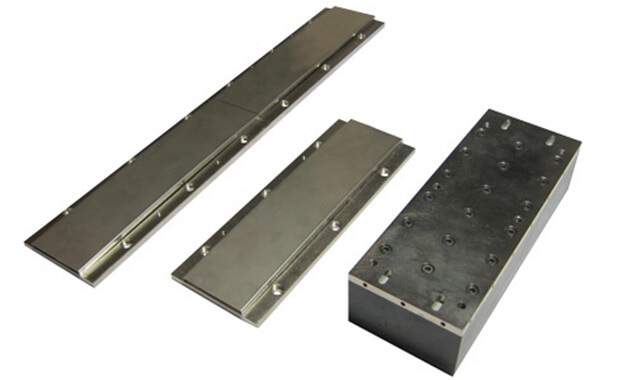

雅科貝思ACM有鐵芯直線電機
雅科貝思有鐵芯直線電機ACM系列，在提單位框架規格內提供大推力，這些電機將線圈纏繞在硅鋼片上，以便使單側磁路產生最大的作用力，Akribis直線電機采用獲得專利的電磁設計，擁有很高的額定推力，高KM電機常數(等效于低熱耗)以及低齒槽效應力，這一切都無需偏移磁體，此類型電機產生的高推力使其成為高加速和加工過程中需要保持高剛度的理想選擇。
?
相關產品
-
雅科貝思AUM無鐵芯直線電機雅科貝思AUM無鐵芯直線電機重復定位精度高，無鐵芯直線電機沒有線圈繞組插槽，這就意味著更輕的質量，線圈組件和磁路之間沒有任何的引力，覺對零齒效應和超平滑運動。這種模塊化的方法由兩排反向磁鐵，以極限度地產生的驅動和通量回選路勁用于磁路。無鐵芯電機的這些特點特別適用于低軸承摩擦、高加速度、輕負荷常速度極限化（即使在超慢速）的應用。 -
雅科貝思ACM-D高推力無刷直線電機雅科貝思ACM-D系列是一個創新的有鐵芯直驅直線電機結構，它抵消了鐵芯和線圈之間的吸力。這允許當產生很高的推力時，使用較小的直線導軌來得到緊湊的設計。
低嵌齒效應
產品設計簡潔凝練（動子的長度96mm，總高度34mm）
五種型號（ACM1，2，3，4，5，6）動子的長度從200mm到704mm
極限連續推力可達9028N,極限峰值推力可達13575N
有氣冷及水冷兩種冷卻方式選擇
擁有最短的線圈長度，與霍爾傳感器及溫控傳感器結合
高推力密度，高定位力和剛度
H9D=帶有內置霍爾傳感器，霍爾電纜終端頭9-pins D-Sub接頭
NFB=電機電纜終端頭為飛線，不帶磁環
直線電機>>特點
-
類型 電壓(V) 線圈長度 持續推力（N) 峰值推力（N) 規格 氣冷 水冷 AWM1 60 43 4.2 16.9 AWM1-S1 - - 60 85 8.4 33.7 AWM1-S2 - - 60 127 12.6 50.6 AWM1-S3 - - AWM2 330 61 11.8 58.9 AWM2-S1 - - 330 121 23.6 117.8 AWM2-S2 - - 330 181 35.3 186.7 AWM2-S3 - - 330 241 47.1 235.5 AWM2-S4 - - AWM3 330 121 36.5 186.5 AWM3-S1 - - 330 241 73 373 AWM3-S2 - - 330 361 109.5 559.4 AWM3-S3 - - AWM4 330 121 63.8 360.4 AWM4-S1 - - 330 241 127.5 720.8 AWM4-S2 - - 330 361 191.3 1081.1 AWM4-S3 - - AWM5 330 169 11.8 804.8 AWM5-S1 - - 330 337 223.5 1609.5 AWM5-S2 - - 330 505 335.3 2414.3 AWM5-S3 - -
-
