精密齒條-齒輪
Apex精密齒輪齒條是您的自動化應用的理想選擇。齒輪齒條系統可以取代具有更長行程能力的滾珠絲杠系統，而不會增加慣性并提供更高的力量。直線電機也可以用齒條齒輪代替，以在許多應用中提供更低的成本和類似的性能。用于機床和測量系統的高精度系統可以使用電氣預載設計與齒條和小齒輪一起設計。
螺旋和直切
質量等級
螺旋形：Q10 / Q8 / Q8H / Q6M / Q5 / Q5H / Q4
直齒條：Q10 / Q9（不銹鋼）Q8 / Q8H / Q6M / Q5 / Q5H / Q4
模塊尺寸
斜齒：1/ 1.5 / 2 / 2.5 / 3 / 4 / 5 / 6 / 8 / 10 /12
直齒：1/ 1.5 / 2 / 2.5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 /節距5/節距10/節距13.33
高精度
1級：≥97％
2級：≥94％
高負載（高達204 KN）
高速、低噪聲
長壽、快速交貨

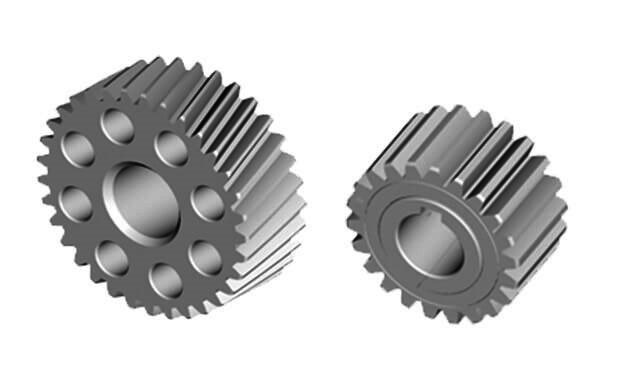

小齒輪的一般特征：
模塊：1到12
質量：Q4，Q5
材質：合金鋼
材料處理：表面硬化
牙齒：傾斜，左上升
牙齒治療：削尖
安裝： 曲柄板，法蘭激光焊接，法蘭連接，法蘭螺栓，花鍵，鍵槽

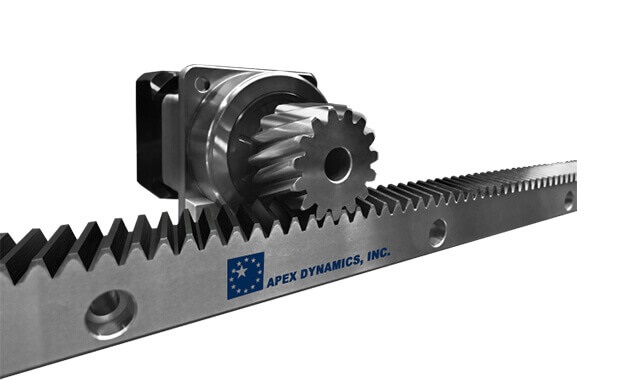

APEX精密齒條
小齒輪的角度
- 精度高
- 高切向力
- 高速
- 噪音低
- 使用壽命長
- 交貨更快
-
品質 模數 總節距誤差(μm/1000mm) 齒厚公差(μm) 應用 4 5～12 20～23 -13～0 測量設備，認證實驗室，電子預壓式高階工具機 5H 2～10 24～31 -15～0 無承靠安裝，高剛性/高扭矩，多數齒輪應用，可替換大模數齒條 5 2～12 24～33 -15～0 高階工具機，升降軸，多數齒輪應用 6 1～12 33～46 -22～0 工具母機，水刀/鐳射/電漿切割機，龍門式加工中心機，彎管機，木工機 6M 2～10 34～43 -22～0 與線性滑軌結合，自動搬運/上下料系統 6C 1～4 29～40 -22～0 特別適用于高定位精度，低負荷。低工作頻率 8H 2～4 66～78 -48～0 焊接結，機械手，自動搬運/上下料系統，低負荷驅動的線性軸 8 1.5～12 66～90 -48～0 焊接結，機械手，自動搬運/上下料系統，低負荷驅動的線性軸 9 1～6 91～109 -63～0 不銹鋼，食品工業/制藥工業，無塵室應用 10 1～12 146～202 -90～0 升降軸，自動搬運/上下料系統，機械手，室外應用
-
APEX齒條-齒輪使用手冊
在線瀏覽
點擊下載
